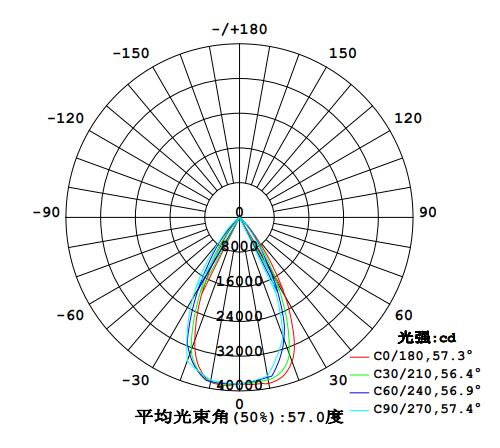

LED投光灯配光曲线图如下：
如上图所示我们看到的是最为直观的LED投光灯配光曲线图，通过配光曲线图我们可以大致了解到这个灯具的光强度、光束角等信息；
LED投光灯配光曲线IES文件：
QDLED-GC011-400W 60°_IESNA2002.rar上述文件为QDLED-GC011-400W 大功率户外LED投光灯400W 发光角度60°的配光曲线文件可点击下载，通过使用此IES文件可以在DIALux等照明设计软件中模拟出真实光照效果，如我们要对一个体育场馆、建筑物外墙等照明效果模拟，可以知道使用多少个灯具、灯具排列能到到多大照度等信息，就需要使用到灯具IES文件；这些在对一个需要照明场所前期模拟设计时是必须用到的；
LED投光灯配光曲线介绍：
定义：配光曲线表示一个灯具或光源发射出的光在空间中的分布情况。它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线如何得来：配光曲线是由灯具生产厂商，将灯具光源、电器整套组装好后，通过配光曲线测试仪器测试得到灯具的各种实际参数报告和配光曲线IES文件等；
配光曲线表示方法：
1、配光曲线按照其对称性质通�？梢苑治褐嵯蚨猿啤⒍猿坪头嵌猿�。
① 轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
② 对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光。
③ 非对称：就是指C0°和C180°和C90°和C270°任意一个剖面配光不对称的情况。
LED投光灯配光曲线光束角度分类：
配光曲线按照其光束角度通�？煞治赫馐�；宽光束；中等光束等
① 窄光束：光束角<20°
② 中等光束：光束角：20°～40°
③ 宽光束：光束角：>40°
