现代小区园林景观灯具安装线缆布置电气施工设计说明：
设计范围：本工程园林电气设计分界点为配电箱的电源主进开关上口，此点之后为园林电气设计范围。园林配电箱供电电缆规格及供电电缆敷设方式及路由，由上级配电设计及总图设计确定。本图中标明的配电箱进线电缆来向(处)及电缆规格仅供参考。本设计自照明配电箱至末端用电设备段，线路产生的电压偏差均不大于2.5%。
1、景区景观照明采用分区、分类控制。景区照明开启/关闭可采用"就地手动控制/远程自动控制"或"就地手动控制/就地时钟控制"，路灯控制仪可由照明控制箱生产厂家配套供货。如选用"就地手动控制/就地时钟控制"可不做远程控制线，具体开启/关闭控制方式由甲方定。
2、灯具及相应灯具接线盒防护等级要求：水下灯不低于IP68，地埋灯、台阶灯、水池壁上灯具不低于IP67,其它室外灯具不低于IP65。灯具接线盒内应安装L,N,PE线接线端子。金属卤化物灯、荧光灯应自带补偿电容，所有灯具功率因数不低于0.9。埋地灯具应视现场情况 做好接线手孔井。

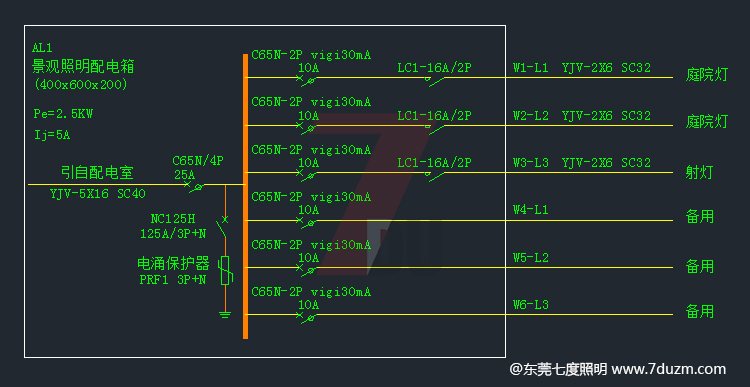

3、配电回路电缆至灯具分支用BV-2.5导线接光源。园林庭院灯、草坪灯加1.0A保险丝。
4、景区室外照明采用TT系统供电，景区内的所有室外灯具（除12V超低压灯）、照明变压器（LED驱动器）及动力、照明配电箱均需就地设人工接地极 ，要求接地电阻不大于4欧姆。同一回路的照明灯具接地用12镀锌圆钢或40x4镀锌扁钢可靠连通。照明、动力配电箱电源进线侧做重复接地。本工程所有灯具、电气设备，凡正常时不带电，绝缘破坏可能带电的所有灯具、电气设备金属外壳均应与保护接地可靠连接。
5、水域景区做局部等电位连接，要求水池基础钢筋相互做好电气连接，景区内所有金属管道、金属构件、电气设备及装置外可导电 部分均与基础钢筋就近焊接，并在景区配电箱处设一等电位测试板，以便做贯通测试。做法参见97SD567.
6、线路敷设：线路埋深0.8m，照明支线均穿钢管在地面内暗敷。电缆穿越行车道路时应穿SC80管（做好保护）敷设，在铺装路面下 敷设时应穿钢管（做好�；ぃ┓笊琛Ｊ┕し椒ú渭�09BD4-59~65。
7、本工程室外配电箱、电气箱均采用防水型，箱体外壳防护等级不低于IP55，施工时应做好防水处理。图中未注明的，箱体均采用 落地安装，底部应做200mm基础或支架，安装时箱体距水边不小于3m。
8、平面图中未给出配电箱至回路首灯线路路由的，应以就近为原则，施工时结合现场情况选择路由确定。施工前应做好施工方案， 将就近可能合并的线路合并共沟线敷设，以减少开挖，减少对环境的影响。但为合并共沟而使线路局部绕路,因此增加的电缆长度, 不宜大于该回路电缆总长度的5%。 9、水泵采用就地手动控制启停，并设有水泵故障信号指示。水泵动力配电箱接地应与相关水域景区等电位联结体可靠连接。潜水 泵、水下灯等水下电器所接电源线均选用防水电缆，电缆和箱体由设备厂家配套带来。
10、照明变压器箱/盒（或LED驱动器箱/盒）至水下超低压灯采用2X4铜芯防水电缆穿PVC32管。如选用变压器盒（或LED驱动器盒），其防护等级不应低于IP67，并安装于小型手孔井内，并做好防水处理。LED驱动器箱/盒应由LED灯具厂根据工程配套供货,LED驱动器箱/盒应对超低压出线设有过负荷及短路保护，以�；に拥凭呒暗缋�。
11、本工程LED灯带，本次设计仅预留LED驱动器箱/盒电源管线，须由灯具专业公司根据其产品进行深化设计方可实施。
12、照明低压变压器（或LED驱动器内变压器）应采用双重绝缘或一次和二次绕组之间有接地金属屏蔽层的安全变压器。
13、灯具基础等未尽事宜见《建筑电气通用图集》09BD、D101-1～7、03D501-4或相关国标图集。
